哈尔滨国义轴承十字轴万向节轴承产品介绍

哈尔滨国义轴承

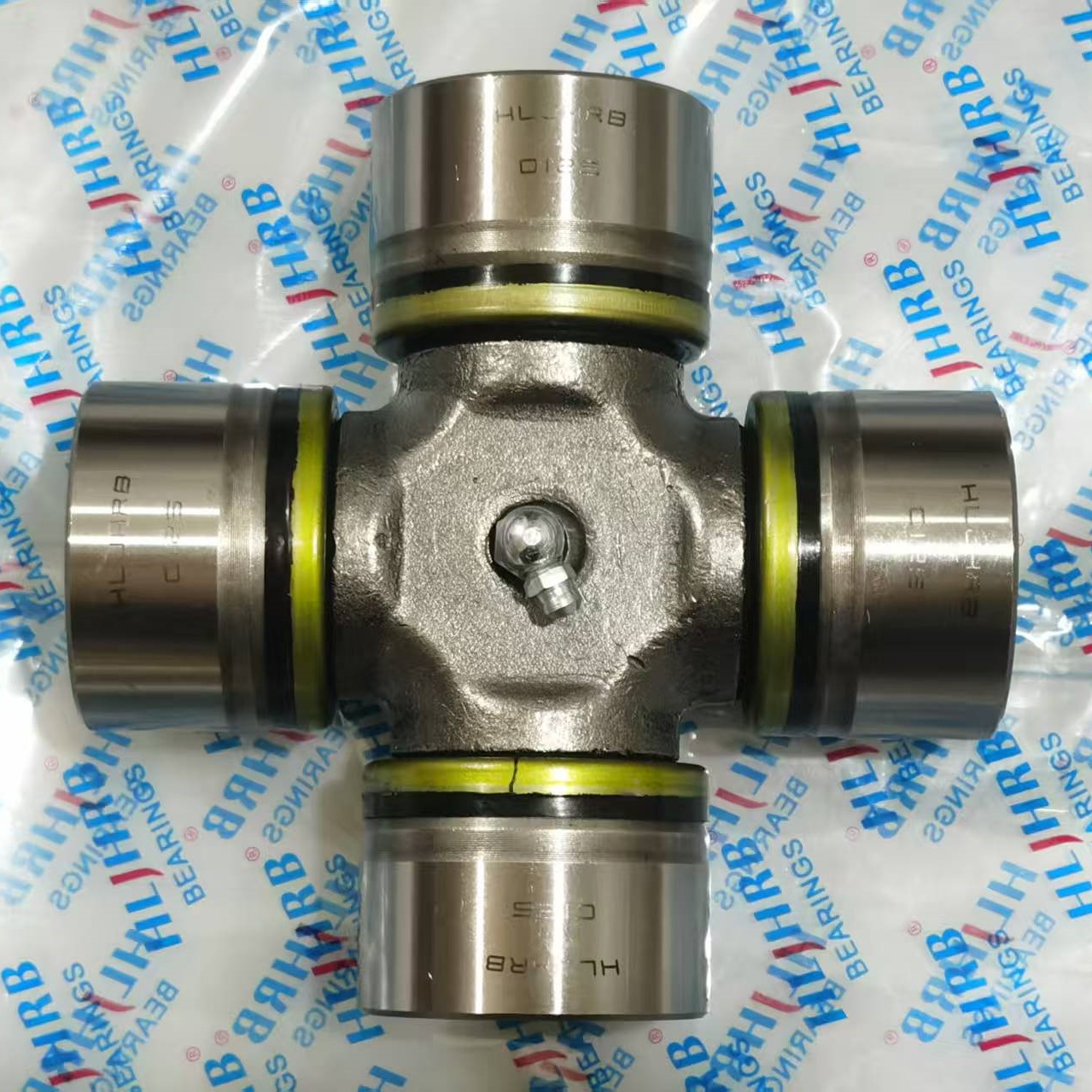

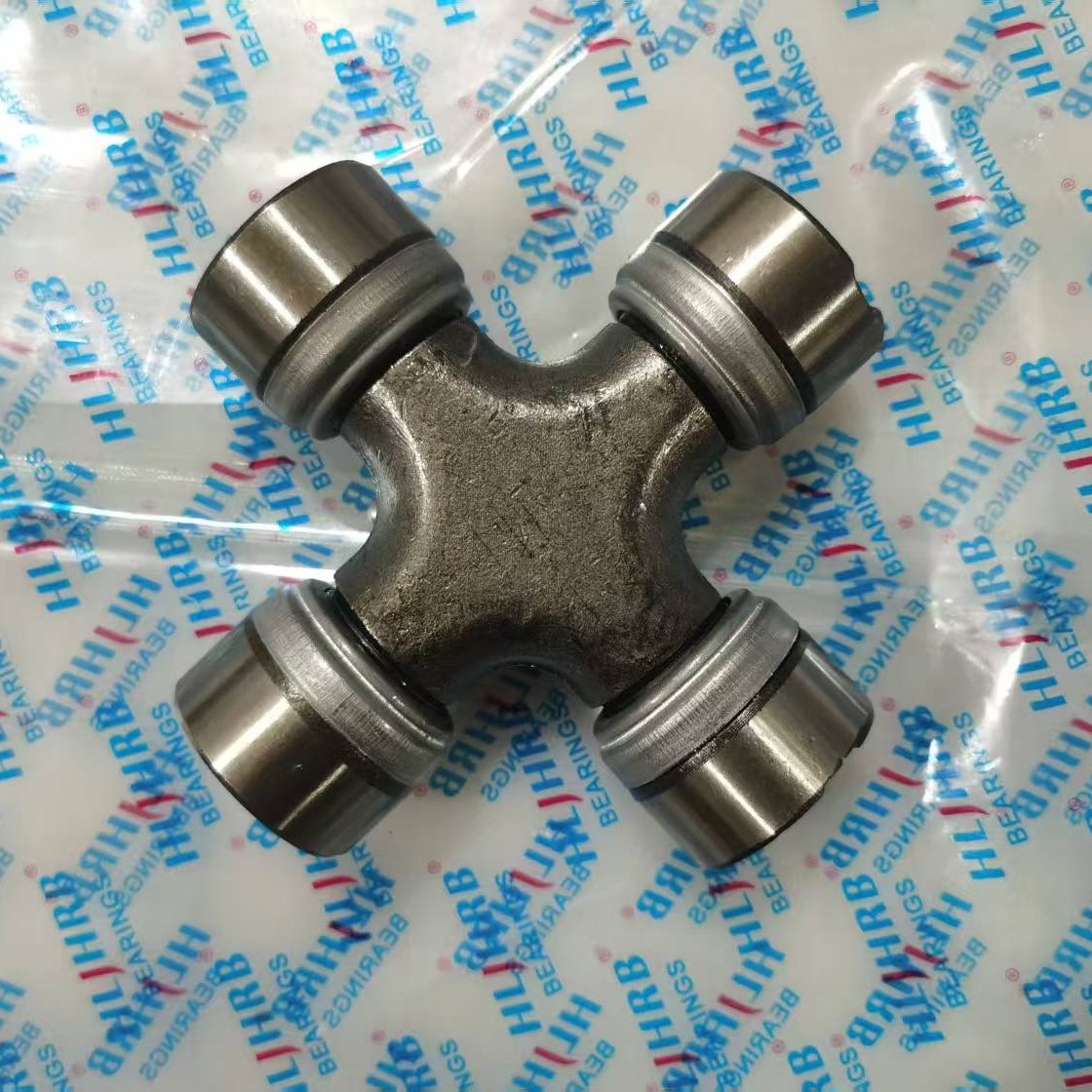

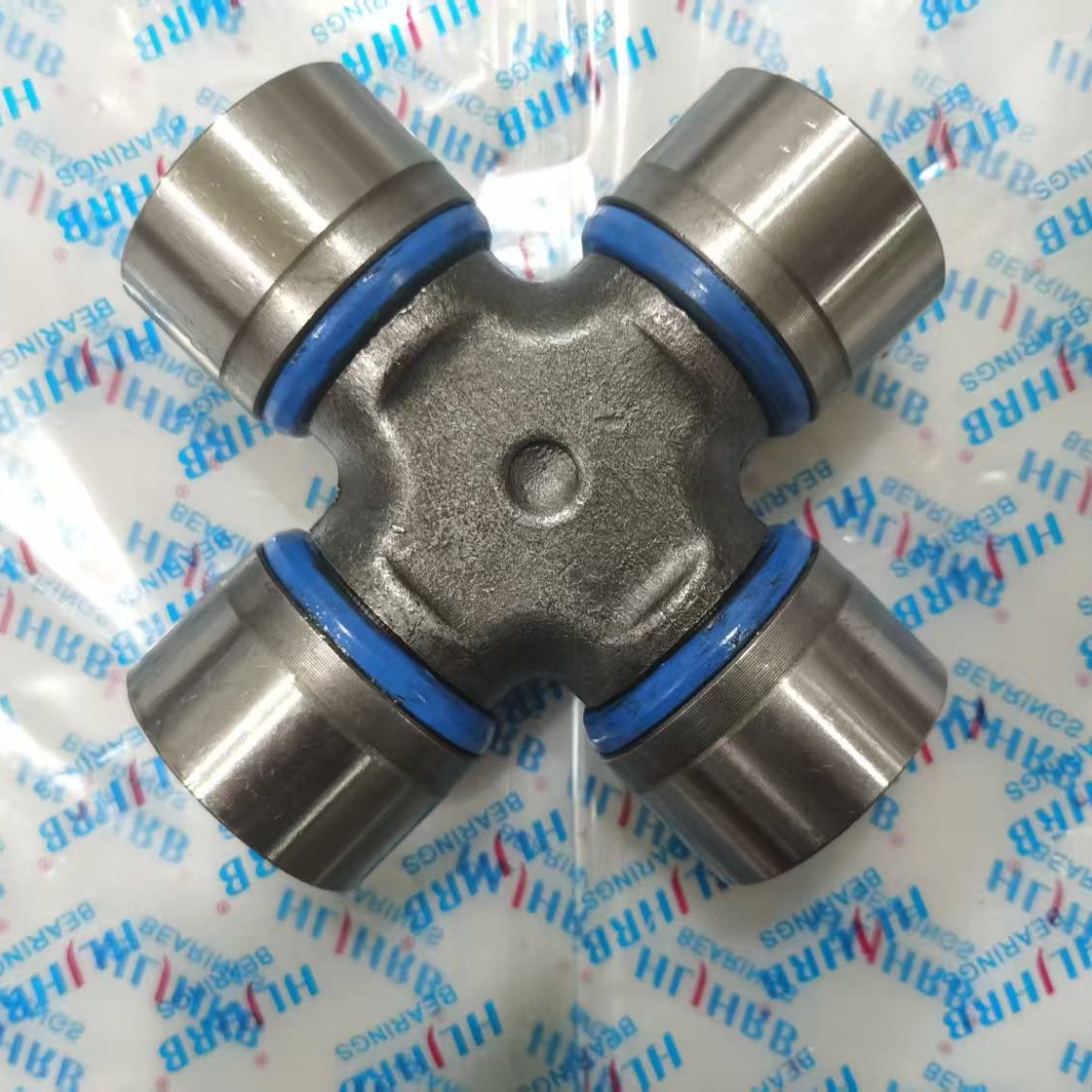

十字轴万向节轴承

一、核心定义与结构

十字轴万向节轴承（简称十字轴、万向节），属于变角度动力传动专用轴承部件，核心作用是实现两相交轴之间的扭矩传递，适配轴系有夹角的传动场景。整体为十字形结构，主要由十字轴本体、滚针轴承、油封、轴承套、油嘴五大核心部件组成，十字轴四端均装配滚针组件，配合万向节叉完成连接，是刚性万向节的核心部件。
关键参数：轴叉直径、十字轴总长、工作夹角α（最大允许轴间夹角，核心性能指标），核心属性为等速/不等速传动、大角度偏转、扭矩传递。
常见类型：普通十字轴万向节（不等速，通用型）、等速十字轴万向节（精准传动，精密场景）、加强型重载十字轴。

二、性能亮点

变角传动，适配偏角：可在两轴有较大夹角（常规15°-45°）工况下稳定传递扭矩，解决轴系不同心、位置偏移的传动难题。
滚针承载，扭矩强劲：四端采用滚针轴承结构，线接触承载，径向承载能力强，可传递大扭矩，抗冲击、耐磨损。
结构紧凑，适配性广：十字形一体化结构，体积小巧，安装空间要求低，适配各类有角度传动的机械轴系。
柔性连接，缓冲减振：能补偿轴系安装误差、运行位移偏差，避免刚性传动卡顿，减少传动冲击。
密封可靠，免维护性强：搭配多重油封密封，防止润滑脂流失与杂质进入，加注润滑脂即可长效使用，维护简单。

三、典型型号&尺寸示例

型号：EQ140（汽车通用重载十字轴万向节）
十字轴轴径：22mm
十字轴总长：105mm
最大工作夹角：35°
适用场景：汽车传动轴、工程机械传动系统、农机变速箱、船舶传动机构、机床万向传动轴、矿山机械传动部件。

四、快速选型

两轴有夹角、需传递扭矩：首选十字轴万向节轴承，通用传动场景选普通型即可。
重载、大扭矩、冲击工况：选加强型十字轴，加厚滚针与轴体，耐磨抗冲击，适配汽车、工程机械。
高精度等速传动：选等速十字轴万向节，保证转速同步，适配精密机床、特种机械。
小空间、轻载传动：选小型轻量化十字轴，尺寸紧凑，适配农机、小型设备。
高速传动场景：优先选等速款，搭配精密滚针，避免不等速振动，普通款适用于中低速。
